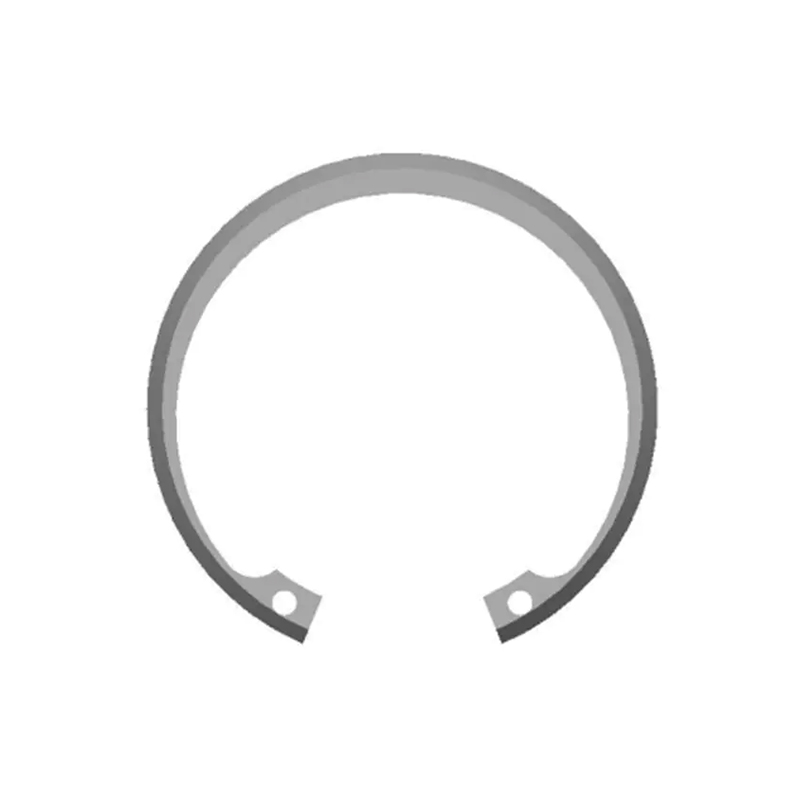

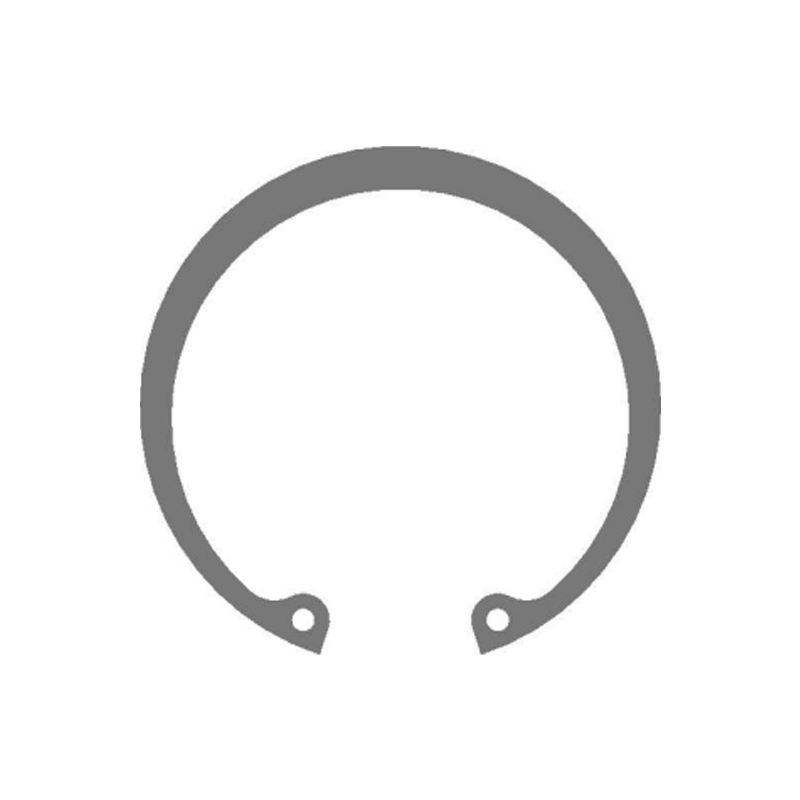

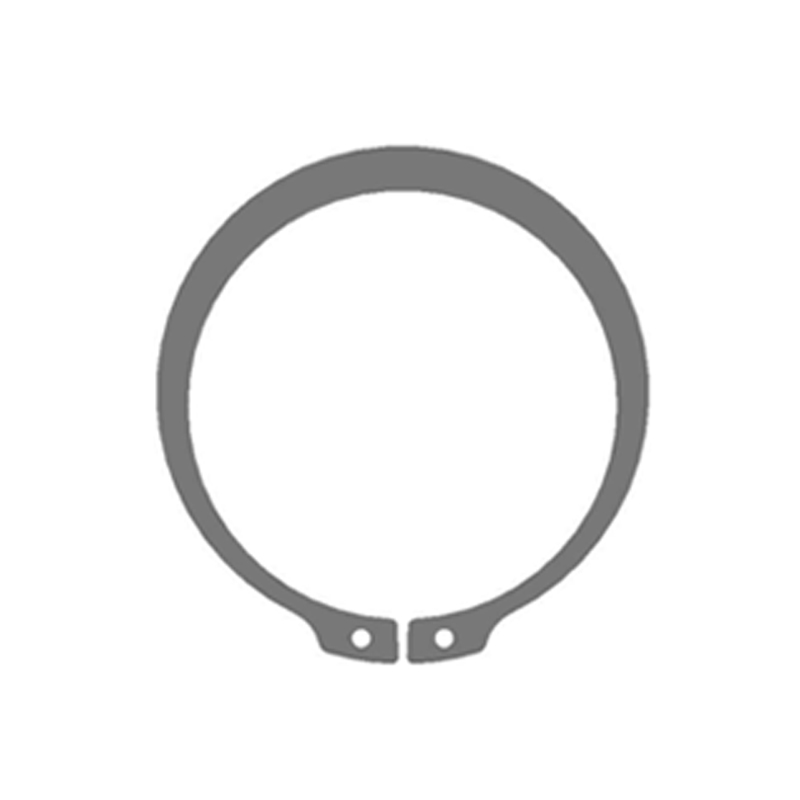

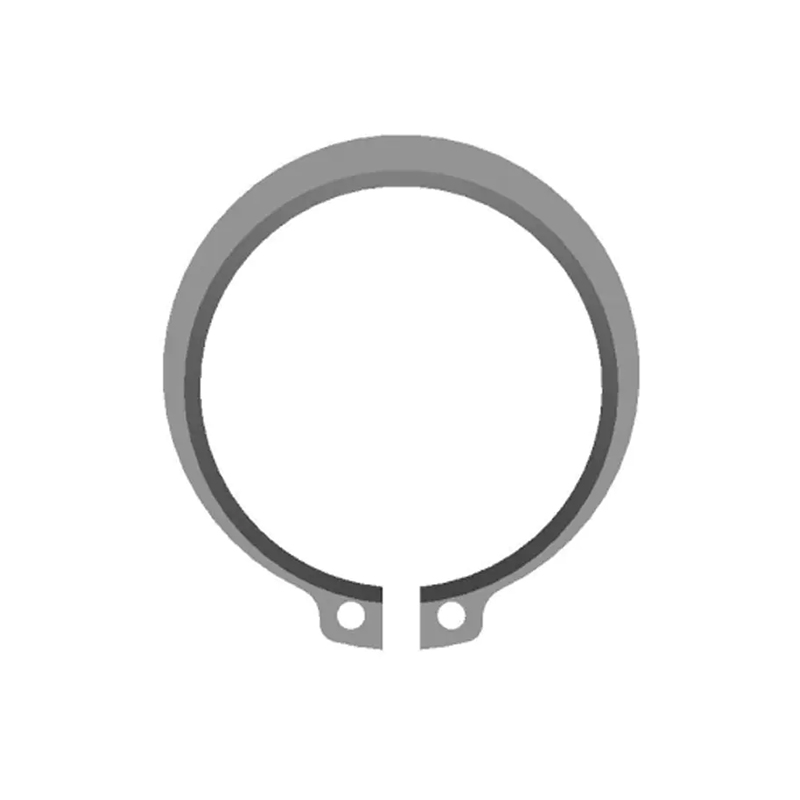

Inele interne de reținere , adesea trecute cu vederea în ierarhia componentelor mecanice, sunt fundamentale pentru arhitectura ansamblurilor bazate pe arbore. Proiectate pentru a se așeza într-o canelură în interiorul unei alee sau a carcasei, aceste inele oferă o retenție axială critică pentru piese precum rulmenți, angrenaje sau alte elemente purtătoare de încărcare. Utilitatea lor se întinde pe aerospațial, automobile, utilaje grele, dispozitive medicale și electronice pentru consumatori - orice aplicație în care poziționarea axială și optimizarea spațiului sunt critice. Acest articol oferă o explorare tehnică profundă a inelelor de reținere internă, concentrându-se pe mecanica funcțională, știința materialelor, toleranța la precizie și proiectarea specifică aplicației.
1. Funcția de inginerie și controlul sarcinii axiale
Spre deosebire de elementele de fixare filetate sau componentele care se potrivesc cu presa, inelele interne de reținere oferă o retenție axială ne-filetă, nepermanente, fără a sacrifica accesibilitatea pieselor. Odată așezate într -o canelură prelucrată într -o aleză, aceste inele oferă o oprire mecanică care rezistă mișcării axiale interioare a componentelor interne. Ele funcționează prin transformarea tensiunii radiale în forță de deținere axială, distribuind sarcina de -a lungul canelurii, păstrând alinierea arborelui.
Performanța unui inel de reținere intern se balansează pe mai multe variabile interdependente:
-
Geometrie canelură : Lățimea, adâncimea și razele de colț afectează în mod direct distribuția stresului și fiabilitatea retenției.
-
Presiunea peretelui radial : Definit prin potrivirea interferenței și rigiditatea inelului, determină cât de sigur rămâne inelul așezat sub influență termică sau vibrațională.
-
Sarcina de retenție axială : Calculat ca funcție a secțiunii transversale, rezistența la randamentul materialului și a suprafeței de contact.
Ingineria adecvată necesită ca toleranțele cu canelură să fie conforme cu standardele ISO 13906 sau ASME B18.27, în funcție de practicile regionale și de cerințele industriei.
2. Considerații materiale și comportament metalurgic
Alegerea materialului pentru inelele de reținere internă este determinată de cerințele de tensiune mecanică, expunerea chimică și condițiile de mediu. Inelele de înaltă performanță sunt de obicei fabricate din:
-
Oțel cu arc de carbon (SAE 1070-1090) : Oferă rezistență ridicată la randament și rezistență la oboseală; tratat în mod obișnuit pentru a optimiza forța de retenție.
-
Oțel inoxidabil (AISI 302, 316) : Oferă o rezistență superioară la coroziune pentru procesarea alimentelor, aplicațiile medicale sau marine.
-
Bronz pentru beriliu și fosfor : Utilizat în medii non-magnetice sau conductoare electric.
-
Aliaje de titan : Preferat pentru dispozitive aerospațiale și biomedicale sensibile la greutate.
Etapele post-procesare, cum ar fi peeningul împușcat, pasivarea sau acoperirea cu fosfat, îmbunătățesc viața oboselii, protecția împotriva coroziunii sau controlul de frecare în funcție de aplicarea prevăzută.
3..
Fabricarea inelelor de reținere internă implică procese de ștampilare sau înfășurare de înaltă precizie, urmate de tratarea termică și condiționarea suprafeței. Toleranțele dimensionale sunt critice, în special în sistemele de asamblare automate sau de mare viteză, unde chiar și abaterile minore pot duce la o defecțiune de inserție sau la retenție compromisă.
Dimensiunile critice includ:
-
Diametrul liber și grosimea peretelui : Guvernează forța de inserție și se potrivește cu canelura.
-
Diametrul canelurii și compatibilitatea adâncimii : Trebuie să se potrivească cu starea extinsă a inelului, asigurând în același timp șederi sigure sub sarcină axială.
-
Marginea Chamfer și controlul burr : Esențial pentru a preveni deteriorarea componentelor adiacente în timpul instalării sau funcționării.
Controlul avansat al calității folosind micrometre laser, comparatori optici și profilometri de suprafață asigură respectarea desenelor de inginerie și a fiabilității funcționale în serviciu.
4. Tehnicile de instalare și optimizarea retenției
Instalarea inelelor de reținere internă folosește de obicei clește specializată, mașini de inserție automate sau prese pneumatice/hidraulice, în funcție de scala de producție și de geometria inelelor. Factorii care influențează instalarea cu succes includ:
-
Limite de deformare radială : Excesul de expansiune poate duce la deformarea permanentă a plasticului, reducând tensiunea primăverii.
-
Curățenia canelură și finisajul suprafeței : Contaminanții sau rugozitatea pot interfera cu scaunele corecte sau cu uzura accelerată.
-
Orientare a asamblării : Pentru aplicații rotative de mare viteză, orientarea în raport cu stresul direcțional poate afecta retenția pe termen lung.
În sistemele critice pentru siguranță, modelarea elementelor finite (FEM) este utilizată pentru a simula concentrațiile de stres în timpul instalării și în uz operațional, ajutând inginerii să perfecționeze geometria canelurii și selecția materialelor.
5. Roluri specifice aplicației și integrarea sistemului
Inelele interne de reținere sunt implementate într -o gamă largă de medii, fiecare impunătoare provocări unice de proiectare:
-
Transmisii auto : Trebuie să reziste la încărcarea ciclică, la temperaturi ridicate și la presiune hidraulică, menținând în același timp precizia pozițională sub vibrații.
-
Dispozitive medicale : Necesită materiale biocompatibile și fabricarea micro-toleranței, în special în instrumente minim invazive sau dispozitive implantabile.
-
Sisteme de acționare aerospațială : Cereți raporturi extreme de rezistență-greutate, o depășire scăzută și rezistență la oboseala mecanică în regimurile termice fluctuante.
-
Electronica de consum : Utilizați variante miniaturizate în mecanisme precum butoanele rotative, module de focalizare a lentilelor și sisteme de conducere, prioritizând precizia și durabilitatea în factori de formă compactă.
În plus, proiectele integrate încorporează acum inele de reținere în subansambluri pentru modularitate, reparabilitate și reducere a greutății-o tendință în creștere a gândirii de proiectare de înaltă eficiență.
6. Moduri de eșec și performanță a ciclului de viață
În ciuda simplității lor, inelele de reținere internă pot eșua în anumite condiții. Modurile comune de eșec includ:
-
Forfecare din canelură : Datorită încărcăturii axiale excesive sau a dimensiunilor necorespunzătoare.
-
Crăpătură de oboseală : Cauzată de încărcarea repetitivă dincolo de limitele de proiectare sau de defectele microstructurale din materialul inelar.
-
Înfiorător sau relaxare : În special în inelele pe bază de polimeri sub ciclism termic.
-
Generarea de resturi : Rezultând din frământarea inelului/canelurii sau a coroziunii de suprafață, potențial contaminând sisteme sensibile.
Strategiile de atenuare implică modernizarea materialelor, tratamentul îmbunătățit al suprafeței, toleranța precisă și programarea predictivă de întreținere.
Departe de a fi simple componente pasive, inelele de reținere internă întruchipează o convergență a mecanicii de precizie, a ingineriei materialelor și a integrării sistemului. Rolul lor în menținerea integrității axiale în cadrul ansamblurilor compacte subliniază importanța practicilor riguroase de proiectare și fabricație. Pe măsură ce sistemele industriale continuă să miniaturize și să crească complexitatea, cererea pentru inele de reținere specifice aplicației va crește doar. Evoluțiile viitoare se pot concentra pe materiale inteligente, geometrii auto-localizate sau senzori încorporați-care extind capacitățile acestui element mecanic esențial, dar deseori subapreciat.
