În lumea complexă a ingineriei mecanice, unde fiabilitatea și precizia sunt primare, cercuri de ștampilare - cunoscute și sub numele de Inele de reținere ștampilate sau inele Snap - Joacă un rol crucial, dar adesea, subapreciat. Aceste mici elemente de fixare circulare, fabricate de obicei din foi subțiri de metal folosind tehnici de ștampilare de înaltă precizie, sunt concepute pentru a asigura componente pe arbori sau în interiorul carcasei, asigurând poziționarea axială fără a fi nevoie de elemente de fixare filetate sau de prelucrări complexe.
Spre deosebire de omologii lor formați de sârmă, care sunt îndoite în formă, cercurile de ștampilare sunt formate printr-un proces de formare a rece care permite o mai mare flexibilitate a proiectării, toleranțe mai strânse și caracteristici îmbunătățite de încărcare. Capacitatea lor de a fi produse în masă la costuri reduse, menținând integritatea structurală le-a făcut indispensabile în sectoarele auto, aerospațiale, mașini industriale și electronice pentru consumatori.
Acest articol explorează principiile de fabricație, avantajele funcționale, considerațiile materiale și aplicațiile în expansiune ale cercilor de ștampilare, subliniind importanța lor tot mai mare în sistemele mecanice moderne.
Proces de fabricație și proiectare structurală
Circlipurile de ștampilare sunt produse folosind tehnologia progresivă de ștampilare a matriței, în care tabla plană este alimentate printr -o serie de stații de scule care taie, formează și modelează componenta finală cu o repetabilitate ridicată. Această metodă permite producătorilor să producă mii de piese identice pe oră, menținând în același timp un control dimensional strâns.
Caracteristicile cheie de proiectare includ:
Configurații segmentate sau cu cerc complet: În funcție de aplicație, Circlips poate avea un decalaj deschis pentru instalare sau un inel complet de 360 de grade, cu o despărțire pentru montarea compresiei.

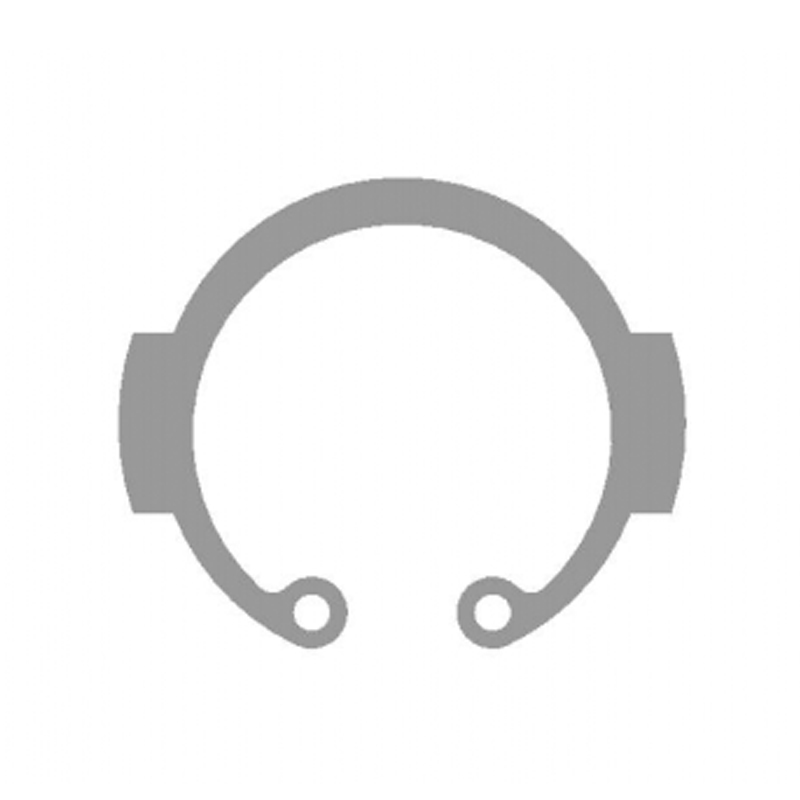

Profiluri de retenție interne sau externe: Circlips interne se încadrează în caneluri în interiorul unei alea, în timp ce tipurile externe stau pe un arbore pentru a păstra componente.
Filele de retenție sau baghete: Unele modele încorporează mici proeminențe sau găuri care permit îndepărtarea ușoară folosind clește sau instrumente specializate.
Tratamente de suprafață: Opțiuni precum placarea cu zinc, acoperirea cu fosfat sau oxidul negru sporesc rezistența la coroziune și reduc frecarea în timpul instalării.
Construcția ștampilată permite integrarea în ansambluri compacte în care constrângerile de spațiu fac ca elementele de fixare tradiționale să fie imposibile.
Avantaje funcționale față de metode alternative de reținere
În comparație cu alte soluții de fixare, cum ar fi piulițele filetate, adezivii sau cercurile de sârmă, cercurile de ștampilare oferă mai multe beneficii distincte:
Producția rentabilă: procesul de ștampilare de mare viteză reduce semnificativ costurile unitare, în special în cadrul producției de volum mare.
Eficiența spațială: proiectată să funcționeze într -un spațiu axial minim, ceea ce le face ideale pentru ansambluri miniaturizate sau dens ambalate.
Ușor de instalare și îndepărtare: Spre deosebire de elementele de fixare cu filet, acestea nu necesită cuplu de strângere și pot fi instalate rapid folosind alimentatoare automate sau instrumente manuale.
Capacitate ridicată de încărcare: atunci când sunt așezate corespunzător într -o canelură prelucrată, aceste inele asigură o retenție axială fiabilă chiar și în condiții de încărcare dinamică.
Rezistența la vibrații: aderarea radială a profilului ștampilat ajută la menținerea poziției în medii predispuse la șoc mecanic sau oscilație.
Aceste avantaje fac ca cercurile de ștampilare să fie deosebit de valoroase în aplicațiile în care este necesară demontarea pentru întreținere sau reparații.
Considerații de selecție a materialelor și performanță
Alegerea materialului joacă un rol esențial în determinarea caracteristicilor de performanță ale cercilor de ștampilare. Opțiunile comune includ:
Oțel de carbon: oferă rezistență la rezistență ridicată și la uzură; Adesea utilizat în sistemele mecanice grele.
Oțel inoxidabil (grade austenitice sau martensitice): preferate în medii corozive, cum ar fi echipamentele marine, chimice sau echipamente de calitate alimentară.
Bronzul fosfor: selectat pentru conductivitatea electrică și proprietățile sale de frecare scăzută, frecvent întâlnite în aplicațiile motorii și rulmenți.
Aliaje placate: acoperiri precum zinc, nichel sau crom îmbunătățesc rezistența la coroziune și estetica în componente vizibile.
Fiecare selecție a materialului trebuie să țină seama de factori precum temperatura de funcționare, expunerea la umiditate sau substanțe chimice și durata de viață preconizată.
Aplicații din diverse industrii
Datorită versatilității și eficienței lor, cercurile de ștampilare sunt adoptate pe scară largă în mai multe industrii:
1. Industria auto
Utilizat pe scară largă în transmisii, diferențe, sisteme de direcție și ansambluri de suspensie pentru a reține rulmenți, viteze și bucșe.
2. Mașini industriale
Integral în cilindri hidraulici, cutii de viteze și echipamente bazate pe motor, unde alinierea și retenția componente precise sunt critice.
3. Electronică și aparate
Angajat în motoare, fani și componente rotative din aparatele de acasă și electronica de consum pentru a asigura un ansamblu compact și fiabil.
4. Aerospațial și apărare
Utilizate în sisteme de acționare, mecanisme de viteză de aterizare și module avionice unde sunt esențiale reducerea greutății și fiabilitatea greutății.
5. Dispozitive medicale
Găsite în instrumente chirurgicale și echipamente de diagnostic, unde sunt importante ușurința de sterilizare și demontare rapidă.
Adaptabilitatea lor atât la sarcini statice, cât și dinamice asigură cererea continuă într -un spectru larg de sisteme mecanice.
Integrare cu fabricație și automatizare inteligentă
Pe măsură ce procesele de fabricație evoluează spre o mai mare automatizare și precizie, cercurile de ștampilare sunt din ce în ce mai integrate în linii de asamblare robotică și sisteme inteligente de fixare:
Sisteme de alimentare automate: alimentatoarele cu boluri vibratorii și sistemele de urmărire liniară permit inserarea rapidă, fără erori, a CIRCLIPS în subansambluri.
Tehnologii de inspecție a calității: sistemele de viziune și senzori verifică instalarea și orientarea corectă în timp real.
Proiectare pentru producție (DFM): Inginerii optimizează dimensiunile Circlip Groove și alegerile materiale la începutul dezvoltării produsului pentru a eficientiza producția și a reduce riscurile de eșec.
Integrare de întreținere predictivă: în echipamente de mare valoare, senzorii încorporați monitorizează nivelurile de stres și modelele de uzură în jurul componentelor reținute de circ pentru a anticipa eșecurile înainte de apariție.
Aceste progrese contribuie la un randament mai mare, la o fiabilitate îmbunătățită și la timpul de oprire redus în mediile avansate de fabricație.
Provocări și limitări
În ciuda numeroaselor beneficii ale acestora, cercurile de ștampilare nu sunt universal aplicabile. Provocările cheie includ:
Cerințe de prelucrare a canelurii: Funcția adecvată depinde de canelurile prelucrate precis în axul de împerechere sau carcasa, adăugând complexitate la proiectarea componentelor.
Limitări de încărcare: Deși sunt potrivite pentru forțele axiale moderate, este posibil să nu funcționeze bine sub tensiuni radiale sau torsionale extreme.
Vulnerabilitatea coroziunii: fără acoperiri sau selecții de materiale adecvate, expunerea la umiditate poate duce la degradarea prematură.
Erori de instalare: Scaune necorespunzătoare sau deteriorare în timpul instalării pot compromite retenția și poate duce la eșecul sistemului.
Ingineria atentă și controlul calității sunt esențiale pentru asigurarea performanței pe termen lung.
Inovații și tendințe viitoare
Privind în viitor, eforturile continue de cercetare și dezvoltare sunt axate pe îmbunătățirea eficienței, durabilității și adaptabilității cercilor de ștampilare:
Tratamente avansate de suprafață: nano-robinetele și finisajele auto-lubrifiante urmăresc să prelungească durata de viață și să reducă uzura.
Integrare de fabricație aditivă: Utilizarea experimentală a uneltelor tipărite 3D pentru producția de prototip și cu volum redus de circ.
Soluții de reținere hibride: combinarea cercilor ștampilate cu lipirea adezivă sau supraestimarea pentru fixarea multifuncțională.
Concepte inteligente de fixare: Dezvoltarea etichetelor RFID încorporate sau a materialelor sensibile la tulpini pentru monitorizarea condiției și trasabilitatea.
Aceste inovații reflectă o schimbare mai largă către sisteme mecanice de fixare mai inteligente, mai rezistente, capabile să răspundă cerințelor ingineriei de generație viitoare.
