Circlips, cunoscute și sub denumirea de inele de reținere sau inele de prindere, sunt componente esențiale utilizate pentru asigurarea pieselsau pe un arbore sau în interiorul unei carcase. În ciuda dimensiunilor lor mici, acestea joacă un rol esențial în menținerea ansamblurilor în loc, în special în sistemele mecanice cu piese rotative sau glisante. Printre cele mai frecvente tipuri sunt Circuri interne şi CIRCLIPS EXTERNE . În timp ce servesc scopuri similare - prevenirea mișcării laterale a componentelor - proiectarea, funcția și instalarea lor sunt în mod deosebit diferite.
În acest articol, vom explora Diferențe cheie între cercuri interne și externe , inclusiv structura, aplicarea, metodele de instalare și modul de a alege tipul potrivit pentru nevoile dvs.
Ce sunt CIRCLIPS?
Circlips-urile sunt inele metalice semi-flexibile care se încadrează în caneluri prelucrate într-o foraj (gaură) sau pe un arbore. Ele acționează ca elemente de fixare mecanică, împiedicând componentele să alunece sau să se schimbe de -a lungul axei. Circlipurile sunt fabricate de obicei din oțel cu arc sau oțel inoxidabil, oferind elasticitatea și rezistența necesară pentru ansamblul și demontarea repetată.
CIRCLIP -urile vin în diverse modele, dar cele două tipuri primare sunt:
Circuri interne - se încadrează într -o canelură în interiorul unei alea
CIRCLIPS EXTERNE - se încadrează într -o canelură din exteriorul unui arbore
1. Proiectare și structură

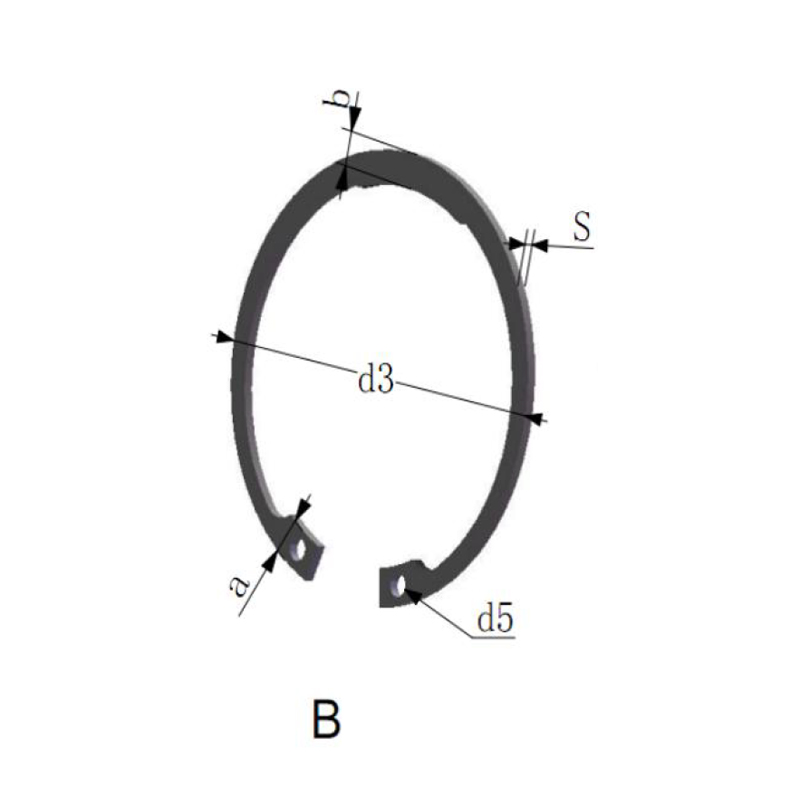

Circuri interne
Modelat pentru a se încadra în interiorul Diametru intern a unei alee sau a unei carcase cilindrice
Capetele sunt de obicei echipate cu găuri mici sau baghete pentru cleștele de circ
Comprimați -vă atunci când este instalat, aplicând presiune exterioară pentru a se menține pe loc
CIRCLIPS EXTERNE
Proiectat pentru a se înfășura în jurul Diametru extern a unui ax
Caracteristici deschise care se extind în timpul instalării
Contractați -vă în canelura arborelui, aplicând presiunea interioară pentru a rămâne așezat
2. Instalare și îndepărtare
Ambele tipuri de cercuri necesită clește specială, cunoscute sub numele de Circulători de circ sau clește cu inel, cu vârfuri care se încadrează în găurile de pe capetele circlipului.
Instalarea cercurilor interne:
Utilizare Cleste de circ intern cu sfaturi de deschidere exterioară
Introduceți vârfurile în găurile de circ, comprimați inelul și introduceți -l în canalul intern al forajului
Eliberați pentru a permite circlatei să se prindă în loc
Instalarea cercurilor externe:
Utilizare Clesteri de circ externe cu sfaturi de închidere în interior
Introduceți vârfurile, extindeți cercul și glisați -l peste arbore în canelură
Eliberați -vă pentru a așeza inelul în poziție
Îndepărtarea este pur și simplu inversul instalării, folosind același tip de clește.
3. Aplicații
Distincția principală în aplicații depinde dacă componenta trebuie să fie restrânsă în interiorul unei găuri sau de un arbore.
Circlipii interni sunt obișnuiți:
Împiedică componentele să alunece găuri sau carcase cilindrice
Țineți rulmenți, mâneci sau bucșe în interiorul unei găuri
Common în transmisii auto, cilindri hidraulici și carcase de viteze
Circlipurile externe sunt folosite pentru:
Împiedică piesele să alunece de pe un arbore rotativ sau axă
Securizați angrenaje, scripete sau rulmenți pe loc
Adesea se găsesc în motoarele electrice, arbori de antrenare și ansambluri de mașini -unelte
4. Avantaje și considerații
| Caracteristică | Circuri interne | CIRCLIPS EXTERNE |
| Locație de montare | În interiorul unei alee sau a unei locuințe | În jurul unui arbore |
| Forța de instalare | Comprimat în timpul instalării | Extins în timpul instalării |
| Direcția de încărcare | Rezistă forței care împinge spre exterior | Rezistă forței care împinge spre interior |
| Utilizare obișnuită | Retenție de locuințe | Retenția arborelui |
PRO -uri de circ intern:
Protejează componentele în mediile sigilate
Risc redus de contaminare externă
Finisaj îngrijit, plin cu mai puține părți proeminente
PRO -uri de circ externe:
Ușor de inspectat și înlocuit
O strângere radială puternică asupra arborelor rotative
Adesea mai ușor de instalat în sisteme deschise
5. Material și acoperiri
Ambele tipuri sunt de obicei făcute din:
Oțel cu arc de carbon - durabil, cu rezistență ridicată la tracțiune
Oţel inoxidabil -Rezistent la coroziune pentru medii marine sau de calitate alimentară
Acoperiri cu oxid de fosfat sau negru - Reduceți fricțiunea și rezista la coroziune
Opțiuni placate cu zinc - Pentru o rezistență adăugată la rugină și contrast vizual
Unele aplicații pot necesita cercuri tratate termic pentru o rezistență mai mare la sarcină sau aliaje nemagnetice în medii sensibile.
6. Standarde și dimensiuni
Circlips urmează dimensiuni standardizate în conformitate cu standardele internaționale:
DIN 472 - CIRCLIDE INTERNE PENTRU BORE
DIN 471 - Circuri externe pentru arbori
ANSI/ASME B18.27 - Standardul inelului Snap din America de Nord
Alegeți întotdeauna dimensiunea corectă pe baza diametrului canelurii și a grosimii inelului. Dimensiunea necorespunzătoare poate duce la o defecțiune a circuitei, ceea ce poate provoca deteriorarea utilajelor sau pericolele de siguranță.
7. Alegerea între cercuri interne și externe
Când selectați un circ, întrebați următoarele:
Este componenta localizată în interiorul unei locuințe or pe un ax ?
Ce este Direcția de încărcare axială preconizată ?
Cât costă Spațiu de asamblare este disponibil?
Care sunt Condiții de mediu (Umiditate, temperatură, substanțe chimice)?
Este Întreținere regulată sau necesară dezasamblarea?
Pentru proiectele care implică conexiuni interne și externe, este obișnuit să se utilizeze Ambele tipuri de cercuri Împreună, fiecare servind o funcție de retenție specifică.
Concluzie
Deși este similar în concept, CIRCLIPS interne și externe Serviți scopuri distincte și sunt adaptate la diferite părți ale ansamblurilor mecanice. Înțelegerea diferenței dintre ei - cum se instalează, unde se potrivesc și modul în care funcționează - este crucială pentru a asigura un design sigur, sigur și eficient al utilajelor.
Indiferent dacă lucrați la echipamente industriale, sisteme auto sau instrumente de precizie, selectarea tipului și dimensiunii corecte de circlip este esențială pentru menținerea performanței și minimizarea uzurii în timp. Când aveți îndoieli, consultați standardele industriei sau consultați un producător pentru a găsi potrivirea potrivită pentru aplicația dvs.
Prin stăpânirea acestor componente mici, dar puternice, ingineri și tehnicieni se pot asigura că piesele rotative rămân sigure, componentele în mișcare rămân aliniate, iar sistemele mecanice funcționează în siguranță și fără probleme.
